Autor: Christian Zeitnitz
Eigenschaften:

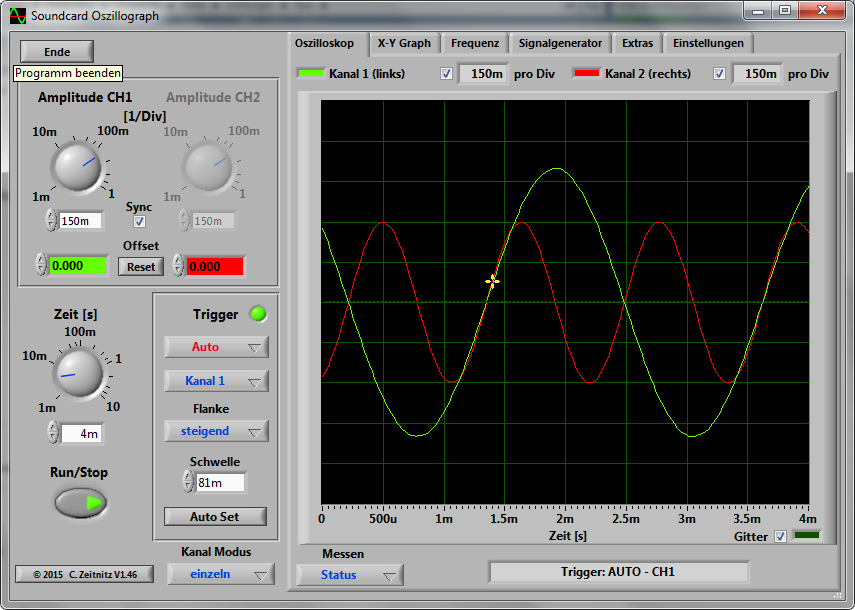

Der PC Soundkarten-Oszillograph empfängt Signale mit eine Abtastrate von 44.1 kHz und 16Bit von der Soundkarte des Rechners. Die Quelle der Daten kann im Windows Audio Mixer festgelegt werden (Mikrofon, Line-In oder Wave). Der abgedeckte Frequenzbereich hängt von der Soundkarte ab, aber 20-20000Hz sollte jede moderne Soundkarte bereitstellen. Die untere Grenzfrequenz wird hierbei durch die AC Kopplung des Line-In Eingangs bestimmt. Der Mikrofoneingang ist bei den meisten Soundkarten lediglich ein mono Eingang.

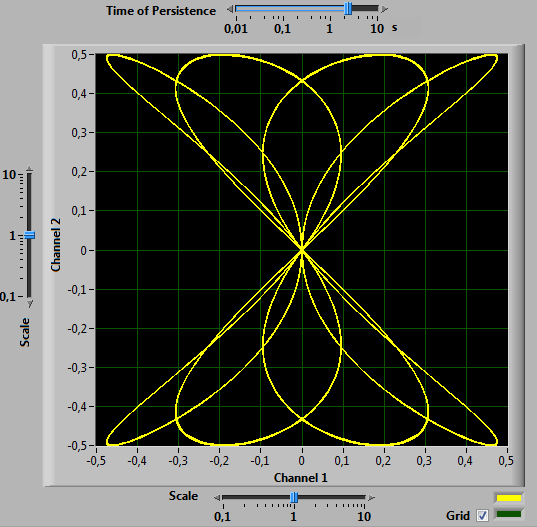

Der Oszillograph beinhaltet einen 2-Kanal Signalgenerator, der Sinus, Dreieck, Sägezahn Signale und Rauschen erzeugen und auf dem Line-Out ausgeben kann. Weiterhin ist es möglich die Signale als mathematische Formel anzugeben Die Signale können wieder vom Oszillographen verarbeitet werden, um z.B. Lissajous'sche Figuren im x-y Graph zu erzeugen.
Die aktuelle Version runterladen: scope V1.47
Kommerzielle Lizenzen können hier erworben werden.
Interessiert an einer angepassten Spezialversion?
Unterstützen Sie die weitere Entwicklung dieses Programm indem Sie eine private Lizenz kaufen
Das Programm ist in LabView (™ von National Instruments) geschrieben. Die eigentliche Schnittstelle zur Soundkarte verwendet das WaveIO Paket vom selben Autor.
Die Signale, die der Oszillograph verarbeitet, können sowohl intern im Computer erzeugt werden(MP3 Player, Funktionsgenerator etc.), oder von einer externen Quelle stammen (Line-In, Mikrofon). Für externe Quellen sollten folgende Hinweise beachtet werden: Die Eingänge der Soundkarte sind für einen Spannungsbereich von ca. ±0.7V ausgelegt !! Wenn Signale mit größerer Amplitude verarbeitet werden sollen, muss ein entsprechender Spannungsteiler verwendet werden. Zusätzliche Schutzdioden sind in jedem Fall sinnvoll, um die Soundkarte und den Computer vor Beschädigung zu schützen.
Das Programm benötigt Windows 2000/XP/Vista/7/8/10 (32Bit und 64Bit) auf einen Computer mit einer Soundkarte. Das Programm gibt bei älteren Windows Versionen einen Fehler aus und bricht die Installation ab. Die Anforderungen an den Computer sind moderat. Eine 1GHz CPU sollte ausreichen. Auf langsameren Rechnern kann es zu einer zähen Bedienung aufgrund der hohen Last kommen.
Diese Software und alle vorher veröffentlichten Versionen sind KEINE Freeware!
Unterstützen Sie die weitere Entwicklung dieses Programms indem Sie eine private Lizenz erwerben. Folgen Sie hierzu diesem Link
Kommerzielle Nutzung: Eine kommerzielle Nutzung setzt den Erwerb einer kommerziellen Lizenz voraus. Folgen Sie hierzu diesem Link
Alle Rechte an dieser Software liegen bei C. Zeitnitz.
Der Signalgenerator nutzt das muParser Paket. Copyright © 2011 Ingo Berg
Instruktionen: Das Programm kommt als selbst-extrahierendes Archiv. Die Installation startet automatisch. Das Scope findet sich danach im Programm-Menü. Optional kann ein Icon auf dem Desktop abgelegt werden. Viel Spaß !
Version 1.47
Version 1.46
Version 1.45
Version 1.44
Version 1.43
Version 1.42
Version 1.41
In dieser Version fehlen noch ein paar Übersetzungen
Version 1.40
Version 1.32
Version 1.31
Entfernen Sie bitte alle vorhergehenden Versionen der Scope Software bevor die neue Version installiert wird
Version 1.30
Version 1.24
Aufgrund eines Fehlers beim Re-Sampling der Daten (danke Helio), sollten alle Version vor 1.24 aktualisiert werden!
Version 1.23
Update to Version 1.24!
Version 1.22Version 1.21
Version 1.20
Version 1.10
Version 1.04
Eine korrekte Installation der Soundkarte und die Aktivierung der entsprechenden Geräte in der Systemsteuerung sind die Voraussetzung für eine problemlose Funktion dieser Software. Bitte lesen Sie bei Problemen die Anleitung und sehen sich die Antworten auf häufig gestellte Fragen an.
Falls immer noch ein Problem mit der Software auftreten sollte, senden Sie eine e-mail an: C.Zeitnitz
